消防專用蝶閥
型號：

產品概述
溝槽式（卡箍）連接蝶閥是引用美國與德國同類先進產品而設計制造的一系列新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生防差，解決溫差所產生熱脹冷縮等優點。
廣泛運用于輸送流體管道的給排水，消防、空調、燃?xì)?、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
主要零件材料
產品類型 材質
閥體 閥板 閥軸 密封面
鑄鐵 HT200 球鐵、碳鋼、噴涂 或不繡鋼 鉻不銹鋼 不銹鋼或銅 橡膠 NBR、丁晴
橡膠 NBR、乙
丙 EPOM 氟橡膠
PTFE、聚四氟塑料
F46
球墨鑄鐵 QT450
銅 銅 Copper
 銅或不銹鋼 鋼
碳鋼 WCB 球鐵、碳鋼、噴涂 或不繡鋼 不銹鋼或銅
不銹鋼 1Cr18Ni9T1(304) 不銹鋼

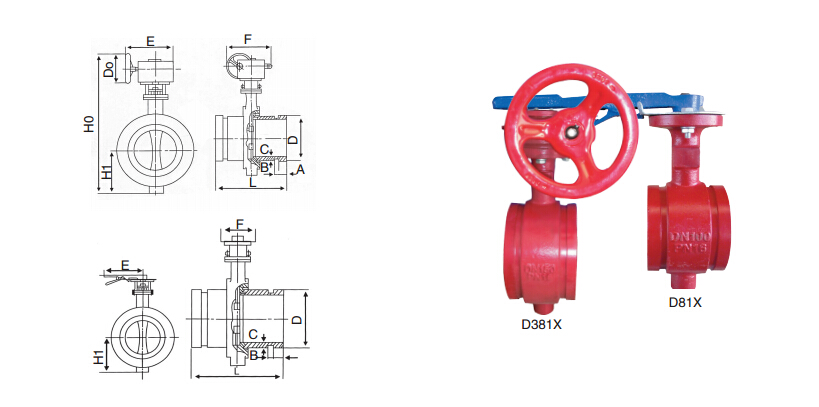

主要外形尺寸（單位： mm)
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
D 57 60 76 89 108 114 133 140 158 165 168 219 273 325 377 426 480 530 630
A 14.5 14.5 14.5 16 16 16 19 19 19 25 25 25 25 25
B 9.5 9.5 9.5 9.5 9.5 9.5 13 13 13 13 13 13 13 13
C 2.2 2.2 2.2 2.2 2.2 2.2 2.5 2.5 3.3 3.3 5.5 5.5 55 55
D381X
D81X 		L 88 90 96 115 200 132 147 159 165 165 170 180 190 210
H1 60 75 80 94
125 150 220 250 265 300 330 350 410
HO 220 245 270 300
350 400 600 740 765 875 940 995 1130
E 245 245 245 245
245 260 260 330 330 425 425 425 425
F 65 65 65 65
65 90 125 180 190 210 210 210 210
DO 120 120 120 120
140 140 140 240 280 320 320 350 350


主要零件材料
No. 零件名稱 材質
1 閥體 球鐵、鑄鋼
2 閥軸 SUS410/SUS316
3 蝶板 球鐵電鍍、不銹鋼
4 閥座 EPDM，PTEE
5 閥座靠背 酚醛樹脂
6 襯套 青銅，聚四氟乙烯
7 密封圈 NBR，EPDM
8 圓墊片 SUS316/黃銅
9 對開環 SUS316/黃銅
10 擋圈 彈簧鋼


技術參數

DN DN50-400mm
公稱壓力  1.0/1.6/25 MPa
工作溫度 -10℃ -80℃
密封壓力 1.1
閥體耐壓 1.5
適用介質 水、油、氣



主要外形尺寸（單位： mm)
產品名稱 DN H1 H2 H3 D1 D2 L1 L2 L3 Φ1 Φ2 Φ4
SX、FX 信號蝶閥 50 70 130 68 120 95 43 32 245 12.6 70 152
65 76 143 68 136 109 46 47 245 12.6 70 152
80 86 155 68 160 124 46 65 245 12.6 70 152
100 104 170 68 182 153 52 91 245 15.8 90 152
125 118 190 68 215 179 56 112 245 19 90 152
150 132 210 68 238 206 56 146 245 19 90 152
200 167 243 85 295 264 60 194 400 22.1 115 300
250 198 282 85 357 316 68 242 400 28.5 115 300
300 239 310 52 407 373 68 292 400 31.7 140 305
350 267 368 82 467 436 78 325 400 31.7 140 305
400 309 400 121 515 488 102 380 431 33.15 197 290
