上海滬通閥門科技有限公司上海總部

021-56050883
021-66770580
021-66106273

不銹鋼絲扣球閥
型號：

產品概述

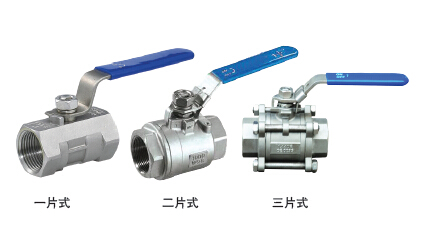

不銹鋼一片、二片、三片式球閥

型號：Q11F-16/25/40/64P/R


技術參數：
應用范圍：水、油、氣
結構長度：GB/T 15188.3-94
螺紋規范：GB/T 7306.2-2000
檢查與試驗：GB/T 13927-92

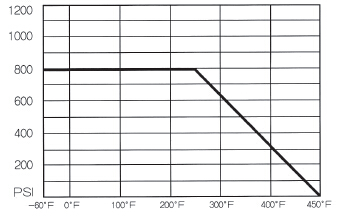

壓力/ 溫度對照表

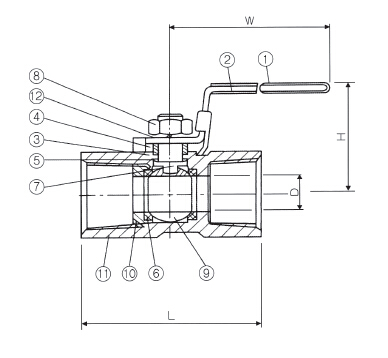

主要零部件材質

序號 零件名稱 材質
1 膠套 塑料
2 把手 0Cr19Ni9(304)
3 小薄片 聚四氟乙烯（PTFE）
4 華司 0Cr19Ni9（304）
5 中口 聚四氟乙烯（PTFE）
6 球墊 聚四氟乙烯（PTFE）
7 中軸 0Cr17Ni12Mo2（316）
8 螺帽 0Cr19Ni9（304）
9 球 ZG1Cr18Ni9Ti（CF8）
10 塞頭 0Cr19Ni9（304）
11 本體 ZG1Cr18Ni9Ti（CF8）
12 華司 0Cr19Ni9（304）

主要外形尺寸（一片式）

規格 D L H W
15 9.2 56 31 88
20 12.5 59 34 88
25 15 71 38 105
32 20 78 43 105
40 25 83 50 124
50 32 100 57 124
（兩片式）
規格 D L H W
15 15 63.5 51 120
20 20 75 58 130
25 25 89 70 154
32 32 99 80 154
40 38 118 88 185
50 50 136 97 185
65 64 165 130 200
（三片式）
規格 D L H W
15 15 67 54 120
20 20 82 57 130
25 25 91 72 154
32 32 108 79 154
40 38 129 81 185
50 50 148 97 185
65 64 186 130 200
80 78 206 150 250
100 98 240 170 250
